光學(xué)塑料是用來(lái)制造各種光學(xué)零件的塑料介質(zhì)，智能手機(jī)和智能駕駛時(shí)代的到來(lái)，讓光學(xué)塑料面臨大批量生產(chǎn)的考驗(yàn)。

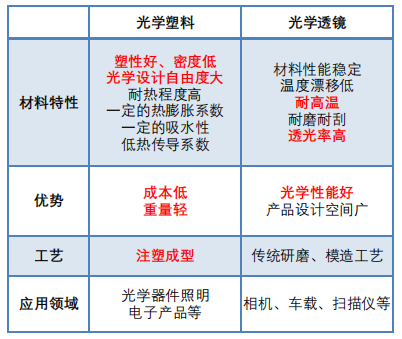

統(tǒng)治了光學(xué)行業(yè)上百年的玻璃，雖然各方面性能優(yōu)異，但無(wú)論是采用打磨拋光式的冷加工，還是熔融模壓式的熱加工，在成本、一致性、可量產(chǎn)性上都難以符合手機(jī)廠商的要求。于此，光學(xué)塑料開(kāi)始走入市場(chǎng)并被廣泛應(yīng)用于各領(lǐng)域。相對(duì)光學(xué)玻璃，光學(xué)塑料：
1.密度小，重量輕質(zhì)，一般比玻璃輕一倍。
2.耐沖擊性能好，不似玻璃易碎。
3.光學(xué)塑料透光性好，在紫外區(qū)和紅外區(qū)的光譜吸收情況有別于玻璃，還可通過(guò)助劑調(diào)節(jié)。
4.可設(shè)計(jì)非常復(fù)雜的形狀，易加工成型，成本低，能進(jìn)行大批量生產(chǎn)。
5.抗溫度驟變能力強(qiáng)。
俗稱(chēng)有機(jī)玻璃，是光學(xué)性能最好的塑料。
透光率約92%，加速老化后240H透光率仍能達(dá)到92%。
在室外使用10年后只降到88%，能透過(guò)波長(zhǎng)270nm以上紫外光。
PMMA有優(yōu)良的耐氣候性，在熱帶氣候下曝曬多年，它的透明度和色澤變化小。
從高溫冷卻時(shí)的光學(xué)記憶即組件恢復(fù)到它原來(lái)尺寸的性能要比玻璃好。
力學(xué)和電學(xué)性能一般。
熱膨脹系數(shù)是無(wú)機(jī)玻璃的8~10倍，長(zhǎng)期使用溫度僅為80℃。
吸濕性偏高，水中浸泡24h后吸水率達(dá)到0.1%~0.4%。
是綜合性能優(yōu)良的熱塑性塑料，PC光學(xué)性能僅低于PMMA。
本色呈淡黃色，加點(diǎn)淡藍(lán)色后得到無(wú)色透明制品，透光率為88%。
PC韌而剛，抗沖擊強(qiáng)度在熱塑性塑料中名列前茅。
耐熱耐寒，在-135~120℃范圍內(nèi)能保持力學(xué)性能穩(wěn)定。
PC制品的硬度低，耐磨性差，雙折射率高。
但其溶體的黏度高，成型時(shí)對(duì)水敏感，成型后殘余應(yīng)力高。
不易進(jìn)行機(jī)械加工，注塑成型是最常用的方法。
與PMMA和PC一起稱(chēng)為三大透明塑料。
透光率為88%，雙折射率較大。
它的光學(xué)性能比PMMA差，但吸濕率低，只有0.02%。
能自由著色，無(wú)嗅無(wú)味無(wú)毒。
PS的導(dǎo)熱系數(shù)不隨溫度發(fā)生變化，可作良好的冷凍絕熱材料。
加工成光學(xué)制品時(shí)需注意，PS制品的雙折射率大，易應(yīng)力發(fā)白和開(kāi)裂，制品抗沖性能差，低溫脆性明顯。
而且PS制品的耐候性差，長(zhǎng)期存放和受陽(yáng)光照射會(huì)發(fā)黃變濁。
PET是乳白色或淺黃色、高結(jié)晶性聚合物，表面平滑有光澤。
非晶態(tài)的PET塑料具有良好的光學(xué)透明性，最常用途是透明飲料瓶。
在較寬的溫度范圍內(nèi)具有優(yōu)良的物理機(jī)械性能，長(zhǎng)期使用溫度可達(dá)120℃。
電絕緣性?xún)?yōu)良，在高溫高頻下，其電性能仍較好。
具有良好的剛性和強(qiáng)度，對(duì)非極性氣體等物質(zhì)具有良好的阻隔性能和耐蛻變性能，尺寸穩(wěn)定性好。
PET做成的瓶具有強(qiáng)度大、透明性好、無(wú)毒、防滲透、質(zhì)量輕、生產(chǎn)效率高等優(yōu)點(diǎn)，因而受到了廣泛的應(yīng)用。
SAN是丙烯腈-苯乙烯共聚物。
透光率與PS相當(dāng)，但折射率稍低。，
最高使用溫度75~90℃，熱變形溫度82~105℃。
剛性較高，抗劃痕性較好，制品的尺寸穩(wěn)定。
主要用在工程塑料制品，光學(xué)上主要用作窗口。
70%的苯乙烯和30%的丙烯酸脂的共聚物。
透光率可達(dá)90%，折射率可達(dá)1.533~1.567。
可以被用來(lái)作樣正色差的第二種材料，但它一般只用來(lái)作薄透鏡。
屬于結(jié)晶型的透明塑料，透光率為90%-92%。
密度僅為0.83g/cm3，最低的折射率1.465，紫外線透過(guò)率僅次于無(wú)機(jī)玻璃。
耐藥性好，又有較好的耐熱性。
大多應(yīng)用于醫(yī)療器械，也用于家用電器、照明用具、食品容器和薄膜。
光學(xué)性能好（白光透光率92%）、化學(xué)穩(wěn)定性強(qiáng)、耐高溫（長(zhǎng)期使用可耐100℃，短期可耐150℃）。
表面硬度比PMMA高40倍，是現(xiàn)有光學(xué)塑料中硬度最大的。
它是目前在光學(xué)領(lǐng)域中最主要的一種熱固性材料，因此這種材料通常用澆鑄的方法成形。
耐磨性，抗沖擊，化學(xué)腐蝕的能力強(qiáng)，主要用于眼鏡片。
日本日立化工公司開(kāi)發(fā)出一種新型脂環(huán)樹(shù)脂。
OZ1000光學(xué)塑料色散低、透過(guò)率高、雙折射小、飽和吸水率僅為PMMA的1/10。
其光學(xué)性能可與PMMA相媲美，且耐熱性?xún)?yōu)于PMMA。
適用于高精度透鏡的精密成型。
由日本合成橡膠公司(JSR)開(kāi)發(fā)。
在熱塑性樹(shù)脂中它的比重最輕，吸水率很小，優(yōu)于PMMA。
有良好的透光，色差小，雙折射率比PC的小，耐熱性好于PMMA和PC，拉伸強(qiáng)度優(yōu)于PMMA，彎曲彈性模量?jī)?yōu)于PC。
適合作非球面透鏡。
轉(zhuǎn)載自：化工好料到haoliaodao.com
來(lái)源：中國(guó)化工信息周刊
林海球
